1.設計原則與目標

　　兼顧研發靈活性與工程化可量產驗證;模塊化分區，便于未來擴展。

　　滿足關鍵設備環境需求：溫控±1°C、相對濕度40–60%RH、ESD控制及局部潔凈。

　　確保激光安全、消防合規、設備維護與人員舒適。

　　2.空間分區與功能布局

　　建議分區(示例總面積500–1000 m2)：管理區、研發開放區、光學實驗區、射頻/電學區、潔凈試產區、測試與老化區、倉儲與維修區、會議與培訓區。

　　光學實驗區應靠近外墻或中心位置以便布線集中;設至少一間暗室/半暗室(建議3×4 m起)、多張氣浮光學臺(尺寸1.5×0.9 m或更大)。

　　熔接與端面處理區靠近通風與廢棄物處理點，并設獨立操作臺與顯微鏡。

　　小批量試產區需設局部潔凈等級(ISO7/8)與ESD地板。

　　倉庫分干貨區與危險化學品區(配通風柜與防火分隔)。

　　3.裝修標準與材料選型

　　地面：實驗區采用防靜電地板(導電PVC或防靜電環氧)，承重按設備需求(≥500 kg/m2局部承重)。辦公區可選耐磨地板或地毯。

　　墻面：實驗區耐擦拭涂料或環氧涂層，淺色提高光線反射;潔凈區采用抗靜電板或無機復合板。

　　吊頂：可拆卸模塊化礦棉或金屬格柵吊頂，便于維護布線與空調管線。

　　門窗：實驗區門配密封良好且帶磁條的門，暗室窗采取遮光與隔熱處理。

　　臺面與工作臺：光學臺臺面采用蜂窩板或單塊光學面，帶防震支撐;一般工作臺采用耐腐蝕防靜電臺面。

　　涂飾與化學：選用低揮發性(低VOC)材料，化學品儲存使用防火柜并配置二次防泄露措施。

　　4.環境控制(溫濕、潔凈、通風)

　　溫控：精密空調分區控制，實驗區控制±1°C;建議使用分區式PMV控制或獨立精密空調機組。

　　濕度：保持40–60%RH，必要時配置加濕/除濕單元。

　　潔凈：普通實驗區維持常規清潔，試產與關鍵對準區設置ISO7/8潔凈要求，暗室內表面易清潔材料。

　　通風：熔接、化學區與烘箱區配排風與局部凈化裝置;確保換氣次數滿足規范，化學品排放符合環保要求。

　　5.電力、接地與UPS

　　電力：三相供電主回路，依據設備清單確定容量，配置分路供電;關鍵設備(示波器、服務器、光放大器控制單元)接入UPS或在線雙轉換UPS。

　　備用與冗余：重要回路N+1冗余，建議預留至少20–30%容量擴展。

　　接地：獨立接地網，與建筑接地分離或按規范并聯;對關鍵平臺實施等電位連接。

　　插座與配電：工作區配置多路接地插座(防塵防觸電)、機柜配PDU與遠程監控;地面或墻面預埋線槽便于布線整齊。

　　6.ESD防護與潔凈措施

　　地面材料、防靜電涂層或防靜電地板;ESD離子風機、ESD腕帶與鞋。

　　ESD工作區劃分并標識，配ESD工作臺、ESD包裝材料與接地測試點。

　　寄存與搬運：敏感元件使用防靜電箱與濕度控制包裝。

　　清潔：制定日常清潔、設備清潔流程與人員培訓。

　　7.隔振、抗震與地面承載

　　關鍵光學臺需氣浮隔振或被動隔振器;對敏感測量設置獨立支撐或地臺。

　　地面承重按儀器重量設計，重型設備設基礎或鋼筋混凝土墊層。

　　樓板振動評估：如位于高振動樓層，采取加固或安裝隔振墩。

　　8.照明、光學暗室與光線路徑管理

　　照明：明暗分區，光學實驗區采用無頻閃LED照明，照度300–500 lux，暗室采用可調節遮光系統。

　　暗室設計：墻面遮光、門密封、無窗或可遮光窗戶，內部電源與數據接口預埋，外部設置警示指示燈與急停。

　　光線路徑：地面或墻面采用光纜橋架與槽道，避免光纖受壓彎曲，熔接區設光纖線盤與管理器。

　　9.網絡、數據與弱電布線

　　網絡：核心交換機與VLAN劃分，10GbE主干建議，服務器房(機柜)帶獨立空調與UPS。

　　布線：采用光纖主干、屏蔽銅纜(Cat6A或以上)于工作區，預留光纖配線架與測試口。

　　數據安全：訪問控制、備份策略(RAID、異地備份)、機柜門禁與視頻監控。

　　監控與自動化：環境監控(溫濕、振動、門禁、煙感)集中到BMS或獨立監控平臺。

　　10.安全、防火與激光管理

　　激光安全：激光實驗室分級管理、門外警示燈、佩戴與強制保護流程、激光事故應急預案。

　　防火：設置自動噴淋(根據具體化學與設備風險)，滅火器按危險等級配置(CO2、干粉等)，電氣線路設漏電與過流保護。

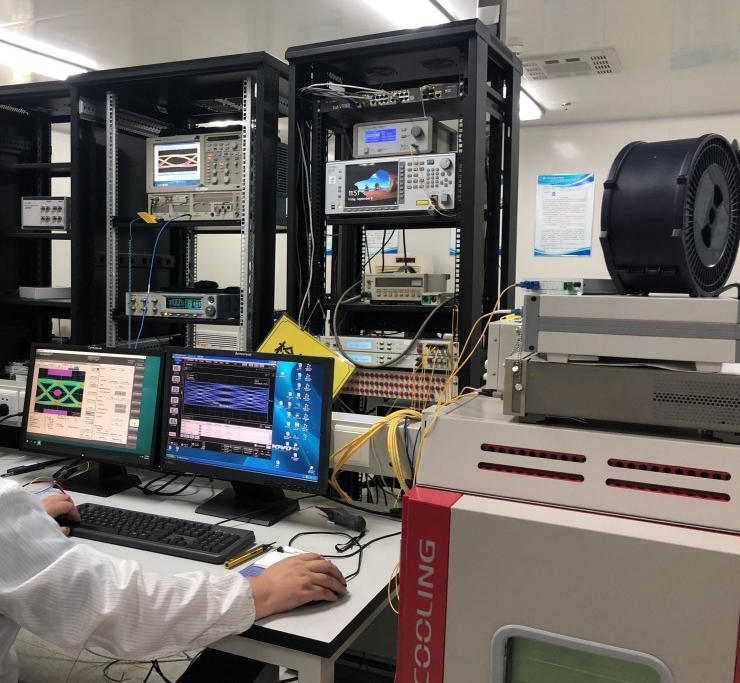

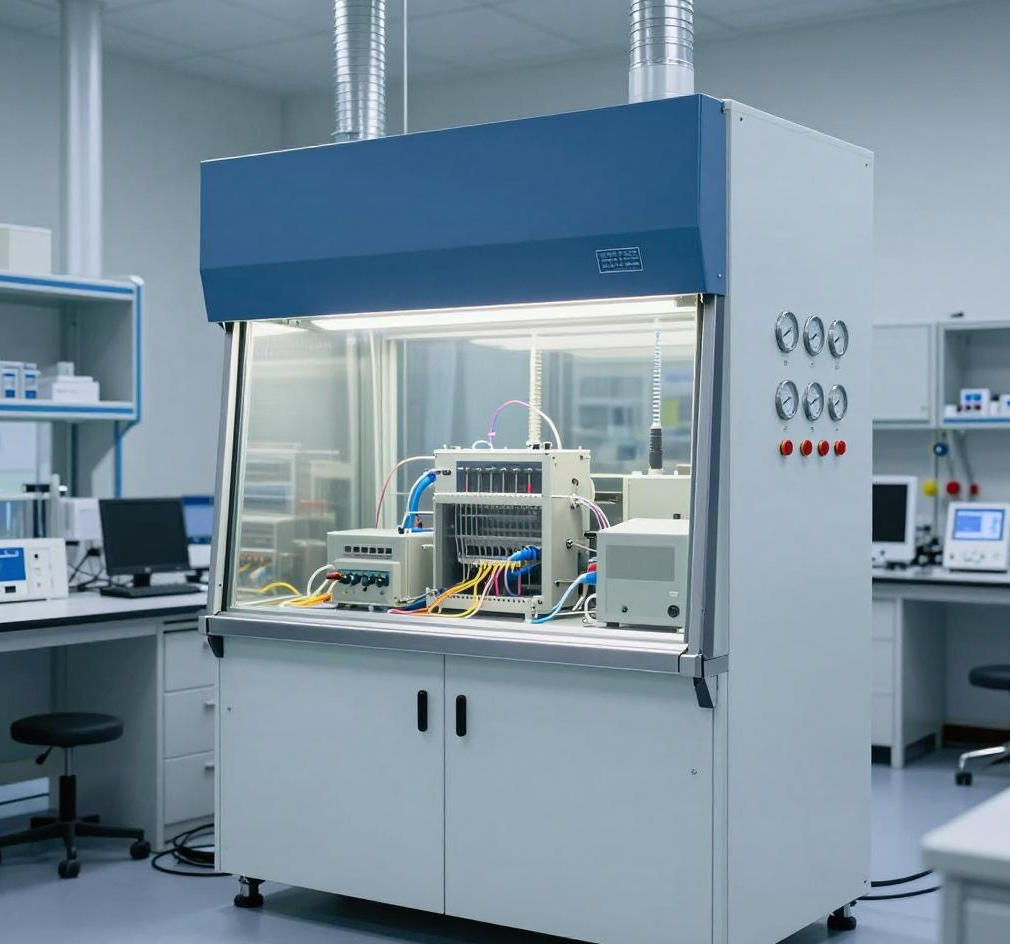

　　化學品安全：通風柜、有害氣體報警、化學品臺賬與MSDS管理。

　　人員：培訓、準入許可、定期安全演練與考核。

　　11.施工管理、驗收與交付

　　施工階段分為：前期設計與審核→土建與粗裝修→機電安裝(空調、電力、弱電)→潔凈與細裝修→設備安裝→系統調試→交付驗收。

　　關鍵施工節點需第三方檢測(溫濕、潔凈度、接地電阻、UPS負載測試、消防聯動測試等)。

　　驗收清單示例：空間尺寸與隔斷、空調達到溫濕指標、接地與UPS測試通過、ESD地阻測試、網絡連通與帶寬測試、潔凈度檢測、光學臺隔振測試、暗室遮光合格、消防與安全設備驗收。

　　提供竣工資料：平面圖、設備清單、接地與電氣圖、空調與風管圖、保修與維護手冊。

　　12.預算與時間表(示例)

　　預算示例(500–1000 m2)：

　　基礎裝修(地面、墻頂、門窗)：約30–80萬人民幣(視裝修檔次)

　　空調與通風(含潔凈處理)：約50–150萬人民幣

　　電力與UPS、接地：約20–80萬人民幣

　　防靜電與潔凈地面：10–50萬人民幣

　　隔振光學臺與暗室：20–120萬人民幣(依數量與規格)

　　弱電與網絡、監控：10–50萬人民幣

　　其他(安全、消防、化學柜)：5–20萬人民幣

　　合計示例：145–650萬人民幣(依據規格與設備需求浮動)

　　時間表示例：

　　設計與招標：1–2個月

　　粗裝修與機電安裝：2–4個月

　　精裝修與潔凈處理：1–2個月

　　設備安裝與調試：1–3個月

　　總周期：5–11個月
