一、總體原則

　　安全優先、功能適配、可維護性強、可擴展性好、滿足科研與測試的環境控制要求(溫濕度、振動、電磁干擾、塵埃、光學隔振等)。

　　預留冗余(電力、網口、氣源、光纖通道等)，模塊化布置便于后期擴展與設備更換。

　　二、布局與功能分區

　　入口與前室：門禁、換鞋/防塵墊、衣物/防靜電服存放;前室可作為樣品暫放區與人員緩沖。

　　辦公/分析區：研究人員辦公、數據處理、控制計算機和顯示器。與實驗區通過透明窗或隔斷觀測。

　　實驗主室(核心區)：用于光纖傳感器制作、激光/光學器件調試、布線與測試。建議單獨封閉，具備良好隔振與光學遮光措施。

　　設備間/儀器室：放置大型儀器(光譜儀、示波器、網絡分析儀、激光器電源、冷卻系統等);需考慮散熱、通道及維護空間。

　　樣品/材料存放區：干燥柜、危險化學品柜(若使用化學刻蝕/清洗溶劑)，標識明確。

　　清潔室/無塵操作區(視需求)：用于光纖端面清洗、熔接、耦合等對潔凈度有高要求的工序。

　　功能支持區：機房(服務器、集中UPS/配電柜)、空壓機/氣源室、真空和冷卻水機房(如需)。

　　公共設施：衛生間、更衣室、消防設備、垃圾分類與危險廢物暫存點。

　　三、平面布局與動線

　　動線*短原則：人員進出、樣品流轉、設備維護動線分離，避免交叉污染。

　　設備集中放置：高頻/高干擾設備靠近機房，振動敏感設備放置在遠離通行與樓梯井的位置。

　　預留維修通道：設備兩側至少0.8–1.0 m，關鍵設備后方留足維護空間(通常≥1.2 m)。

　　地面承重：重型設備及孤立光學臺需核算地板承重(kN/m2)，必要時做局部加固或獨立基礎。

　　四、設備位置與安裝要點

　　光學臺/振動隔離臺：放置于實驗主室中心或靠墻穩固位置，地面與臺面應做水平校準，避免空調出風直吹臺面。

　　激光器與敏感光路：設置光束圍欄或遮光罩，標明激光危險區域與警示燈;激光器靠近冷卻與電源。

　　光纖熔接機/研磨機：放在無塵或低塵區，配備煙塵抽吸與廢屑收集裝置。

　　儀器機柜/機架：集中機房或設備間，機柜具備接地、接入UPS與冗余網絡口。

　　液體與化學品操作臺：靠近廢液排放點，設防濺與二次漏液托盤，化學品按類別分區存放。

　　氣源與真空接口：在設備附近布置穩定的氣體管路與接口(干凈氣源、減壓閥、過濾器、排水/泄壓裝置)。

　　五、電氣與接地

　　總體供電：根據負荷做容量計算，分區供電，給關鍵實驗設備配置獨立回路與專用開關。

　　UPS與不間斷電源：關鍵測控、數據采集與服務器接入UPS，給激光器控制回路考慮短時穩壓保護。

　　接地系統：整體等電位接地，設備柜、光學臺、機柜、工作臺、靜電地板/地墊均良好接地;設保護接地與功能接地分離并在一點匯集(接地網)。

　　防雷與浪涌保護：配電柜和關鍵信號線安裝浪涌保護器(SPD)，尤其對外接光纖接口與外部電纜。

　　弱電與強電分離：弱電線槽(信號、光纖、網絡)與強電線槽保持物理分離，穿墻穿板處做防護套管并標識。

　　插座與布線：桌面/墻面預留多組接地插座(含安全接地)，網絡面板(至少千兆口)、光纖尾纖預留盒。

　　接地電阻要求：實驗室等電位接地電阻≤4 Ω(或按當地規范)，關鍵設備單點接地檢查。

　　六、給排水與化學廢棄物

　　給水：若需超純水或去離子水，集中配套純水系統、末端點位與回流防止裝置。

　　排水：實驗廢水經中和/處理后排入市政系統或中轉罐，危險品廢水單獨處理，排水管應抗腐蝕并有泄漏檢測。

　　二次容器與泄漏防護：腐蝕性/可燃液體存放區設防泄漏托盤或地漏隔斷。

　　危險化學品管理：通風柜或化學品操作盒，危險品柜帶防火、防泄漏措施，標識齊全，配應急洗眼器與安全淋浴(靠近)。

　　七、通風、空調與環境控制

　　溫濕度控制：核心實驗區溫度建議保持在20–25°C，濕度根據需求(光纖接頭對濕度敏感時控制在40–60%RH)，高精度實驗可采用恒溫恒濕機組。

　　通風方式：實驗主室采用閉式或全新風系統，避免產生氣流干擾光學實驗。局部排風(通風柜、熔接/打磨區)采用獨立排風管道與消音/防震設計。

　　空調對振動與噪聲的影響：空調機組選低振動、遠端布置并采用減振基礎，室內風口避免直吹到光學臺。

　　局部潔凈與無塵：對要求較高的操作(熔接、端面清洗)設置潔凈工作臺(如Class 1000或更高視需求)，并配置高效過濾器(HEPA)和局部潔凈罩。

　　空氣質量監測：安裝溫濕度、壓差、微粒計(視潔凈度要求)與易燃氣體報警系統(如使用可燃氣體)。

　　八、潔凈度與防靜電

　　潔凈等級：依據操作需求確定，常規光纖研究實驗室可采用ISO 7–8(相當于Class 10,000–100,000)為基礎，關鍵端面處理或光學裝配區可設ISO 5–6。

　　地面與桌面材料：使用防靜電地板或接地彈性地板;臺面選用抗化學腐蝕且易清潔材料(如環氧樹脂臺面或不銹鋼)。

　　防靜電措施：安裝防靜電地墊、接地腕帶接口、抗靜電工作服/鞋，實驗室門口設置防靜電提示與更換區。

　　空氣離子化：對高敏感設備采用離子風機/離子發生器平衡靜電。

　　除塵措施：定期清潔、設置風淋室(如高潔凈等級要求)、限制外來物品帶入。

　　九、消防與安全

　　火災防護：配備自動報警、自動滅火系統(氣體滅火或干粉、視設備情況)，滅火器按類別配置(CO2、干粉)，激光區設置專用滅火與切斷電源方案。

　　激光安全：設置激光等級分區標識、門禁與聯動指示燈、激光防護眼鏡存放點、緊急停止按鈕與激光聯鎖。

　　安全疏散與應急設施：確保疏散通道、應急照明、緊急沖洗和安全淋浴、眼部沖洗設備。

　　危險點標識與培訓：電氣高壓、激光危害、化學品危險、壓縮氣體等明確標識并定期培訓與演練。

　　消防分區與防火材料：墻體與隔斷采用阻燃或防火材料，滿足建筑防火分區要求。

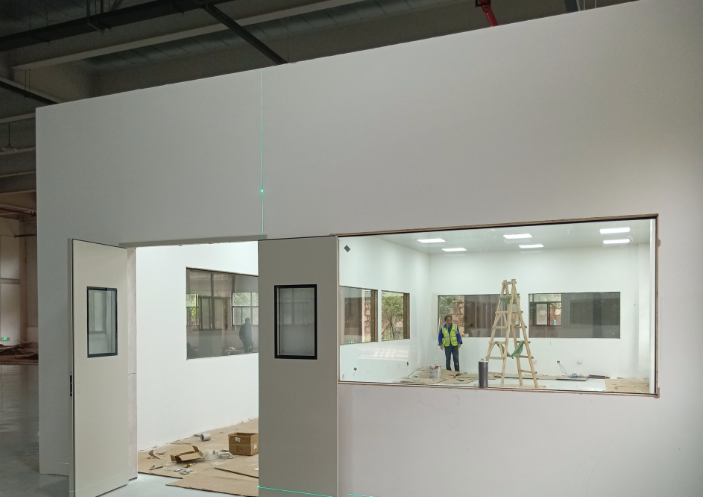

　　十、材料與施工工藝要點

　　墻、地、頂面材料：墻面耐擦洗、低塵釋放材料;天花板可做吸聲/防振處理;地面用耐磨、防靜電材料，局部做減震墊層。

　　門窗與光學觀察窗：門為密封性好并帶自動關閉功能，必要時為防靜電門;觀察窗采用低反射玻璃并帶遮光簾。

　　管線預埋與標識：電、氣、純水、壓縮空氣、光纖管道等分層預埋并留檢修口，所有管線末端標識清晰、方便擴展。

　　隔振與減振：對地面與架空管道采取減振連接，光學臺采用獨立隔振平臺或減震墊、防共振基礎。

　　接口與穿墻：穿墻管道采用防火、防水、防塵套管，光纖穿墻處設置光纖接頭盒與拉力釋放措施。

　　表面處理：選擇低顆粒釋放、耐腐蝕涂層，保證易清潔與長期維護。

　　十一、施工組織與進度要點

　　施工階段劃分：初期土建與基礎工程 → 機電安裝(供電、空調、給排水)→ 特種設備安裝(激光、儀器)→ 調試與聯調 → 驗收與交付。

　　現場管理：嚴格控制揚塵、噪聲與振動，關鍵區域施工后進行潔凈處理并盡量后置高潔凈區施工。

　　質量控制：關鍵節點(接地、電氣預留、管線走向、隔振)按工藝驗收并留記錄，必要時拍照存檔。

　　第三方檢測：對潔凈度、防靜電、接地電阻、溫濕度控制精度等進行第三方檢測并留驗證報告。

　　十二、驗收與調試要點

　　設施驗收：電氣負荷測試、接地連續性與電阻測試、UPS與應急系統測試、消防聯動測試。

　　環境驗收：溫濕度穩定性測試、潔凈等級與微粒測試、壓差與通風量測試、噪聲與振動檢測(針對敏感設備)。

　　功能驗收：設備互聯、數據采集與網絡連通性、激光安全聯鎖、廢水/廢氣處理系統運行測試。

　　文件與資料：竣工圖紙(含管線走向)、設備使用與維護手冊、安全操作規程、應急預案與培訓記錄。

　　十三、常見問題與建議

　　先規劃后施工：關鍵的是先確定主要設備與功能區位置，再確定管線與電氣回路。

　　預留擴展口：按未來兩年設備擴展預留電力、網口與余量空間。

　　分區潔凈策略：不是整個實驗室都需高潔凈度，按功能分區設置局部潔凈區更經濟。

　　重視接地與防靜電：多數光纖測量對噪聲和靜電極為敏感，接地設計要充分且可檢測。

　　專業聯調：儀器(激光器、光譜儀等)由廠商配合聯調，確保電源、散熱與控制接口匹配。
